Мониторинг в BIOS Setup

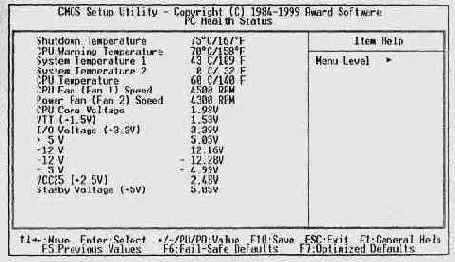

Рисунок 8.18. Мониторинг в BIOS Setup

Существуют специальные программы, обеспечивающие контроль, анализ и вывод параметров диагностики на монитор, используя стандартные средства распространенных операционных систем типа Windows. Обычно такие про-

граммы поставляются фирмой-производителем в составе программного обеспечения, прилагаемого к материнской плате. В качестве примера можно привести типичную программу мониторинга — Winbond Hardware Doctor, включенную, например, в комплект программного обеспечения, поставляемого в комплекте с материнской платой Abit BE6-II. Фрагмент этой программы, демонстрирующий ее работу.

Программа Winbond Hardware Doctor позволяет производить мониторинг системы по следующим основным параметрам:

Voltage — напряжение питания:

Vcore (напряжение питания ядра процессора);
Vtt (дополнительное напряжение питания процессора);
+3.3V (+3.3 В — чипсет, частотный генератор, шина PCI);
+5V (+5 В — микросхемы материнской платы, шины PCI и ISA);
+12V(+12 В - шина ISA);
-12V(-12 В — шина ISA);
-5V (-5 В - шина ISA);

5Vsb (напряжение питания standby режима suspend mode);
VCC25;

Fan Speed — скорость вращения вентилятора:

CPUFAN (вентилятор процессора);

PowerFAN (вентилятор блока питания); П Temperature — температура:

Systeml (температура системы: материнской платы или корпуса);

System! (температура системы: материнской платы или корпуса);

CPU (температура процессора).

Программа Winbond Hardware Doctor позволяет установить границы, определяющие максимальные (High Limit) и минимальные (Low Limit) значения каждого параметра (Рисунок 8.22), допустимые для работы аппаратных средств компьютера. При этом для контроля температур важны лишь максимально возможные значения, а для скорости вращения вентиляторов — минимальные. Если значение контролируемого параметра вышло за установленные границы, будет выведено соответствующее предупреждающее сообщение, сопровождаемое при необходимости звуковым сигналом.

Следует отметить, что описанная программа обладает одним недостатком, связанным с привязкой к определенной модели материнской платы (или серии материнских плат с одинаковым диагностическим оборудованием). Однако существуют и более универсальные программы диагностики системы. Одним из примеров является Motherboard Monitor (MBM). Версия 4.12 этой программы предназначена для совместной работы со следующими микросхемами диагностики: LM78, LM78-J, LM79, GL518SM, GL520SM, Winbond W83781D, Winbond W83782D, Winbond W83783S и LM75.

В следующей таблице приведены примеры материнских плат ряда известных производителей. Представленные платы, согласно данным разработчика МВМ, поддерживают работу данной программы. В таблице также указаны микросхемы, интегрированные в архитектуру материнских плат и обеспечивающие функции мониторинга основных параметров. Кроме того, в таблице указана версия МВМ, начиная с которой возможен мониторинг параметров, осуществляемый этой программой.
