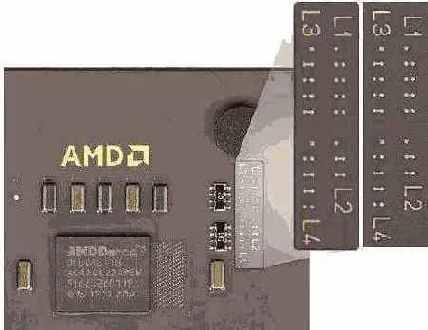

Рисунок 12.21. Перерезанные мостики и восстановленные мостики L1


Достоинством данного метода является возможность быстрого восстановления товарного вида процессора с помощью ватного тампона и спирта.

Еще лучшего результата можно добиться с помощью специального серебряного карандаша, применяемого для корректировки печатных плат, а также кусочка припоя, выполненного в виде тонкой проволоки и используемого аналогичным образом. Кроме того, разорванные контакты мостиков L1 можно восстановить быстрой, точечной пайкой низкотемпературными припоями, а также специальными клеями на основе мелкодисперсионного серебра. Недостатком указанных методов является необратимость данных операций и изменение товарного вида процессоров.

После восстановления разорванных мостиков на процессорах AMD Duron и Athlon изменение частотного множителя возможно средствами материнских плат, в которых эта возможность предусмотрена.

В тех же случаях, когда мостики L1 не перерезаны, указанная процедура не требуется (Рисунок 12.22).
