Схема платы для разгона процессора Athlon

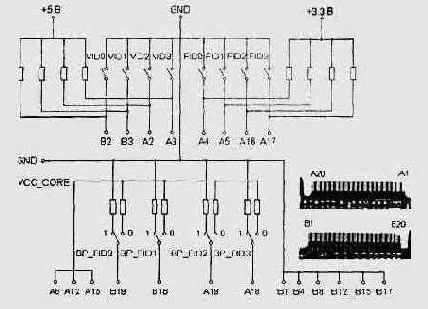

Рисунок 12.13. Схема платы для разгона процессора Athlon
Все используемые резисторы представляют собой SMD-резисторы с сопротивлением 56 Ом. Во включенном состоянии каждый резистор потребляет мощность приблизительно 440 мВт. Это составляет достаточно большую величину и требует использования резисторов соответствующей мощности. В противном случае возможно уменьшение срока эксплуатации этих элементов и соответственно процессора AMD Athlon. Указанные резисторы служат для того, чтобы заблокировать действие резисторов 1000 Ом на плате процессора. Ряд исследователей считают, что в качестве внешних элементов подойдут резисторы с большим сопротивлением, например, 220 Ом. В этом случае мощность рассеивания существенно меньше по сравнению с использованием резисторов 56 Ом и составит 113 мВт.
Стоит отметить, что предлагаемая схема достаточно проста, т. к. состоит лишь из резисторов и переключателей. Однако ей требуется питание +5 В и +3,3 В, а также "земля" (GND), но все это легко найти непосредственно в компьютере или реализовать собственными силами, например, с помощью внешнего источника питания. Те пользователи, которые не чувствуют себя достаточно и уверенно в создании такой схемы, могут попробовать поискать подобные устройства в специализированных компьютерных магазинах. Пример такого устройства представлен на Рисунок 12.15.
