Структура компьютера с чипсетом VIA Apollo Pro133A

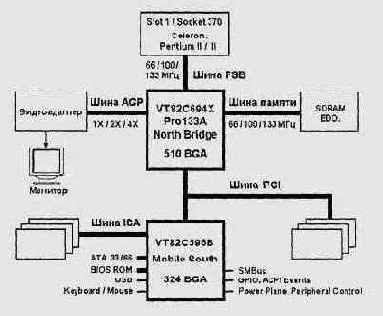

Рисунок 16.10. Структура компьютера с чипсетом VIA Apollo Pro133A
В составе чипсета VIA Apollo Prol33A в качестве South Bridge может быть использована микросхема VT82C686A. Комплект, состоящий из микросхем
VT82C694X и VT82C686A, позволяет создавать высокопроизводительные мультимедийные системы. В этом случае возможность работы с процессором, памятью и графикой определяется микросхемой North Bridge — VT82C694X, а с периферией — микросхемой South Bridge — VT82C686A, в состав которой входят средства поддержки UltraDMA/66, АС'97 (реализация дешевого встроенного программного модема и звуковой карты, правда, за счет некоторого снижения примерно на 10% общей производительности, вызванного дополнительной загрузкой центрального процессора), 2 USB и т. д. Эта микросхема сравнительно часто используется в составе чипсетов фирмы VIA, включая VIA Apollo Prol33A — чипсета, ставшего одним из самых популярных чипсетов, выпущенных фирмой VIA Technologies.
VIA Apollo KX133 — является разработкой фирмы VIA Technologies. Он ориентирован на системы, использующие процессоры AMD Athlon с разъемами типа Slot А. Рассчитан на работу с шиной EV6 — шиной процессора (FSB), обеспечивающей передачу данных по обоим фронтам тактовых импульсов. Чипсет поддерживает асинхронную 64-разрядную шину памяти с частотами работы 66/100/133 МГц, память РС133, PC 100 SDRAM, VCM SDRAM и EDO DRAM в различных комбинациях — до 2 Гбайт, UltraDMA/ЗЗ и UltraDMA/66, PCI 2.2, до 5 PCI-устройств, 4 порта USB, AGP 1X/2X/4X, АС'97 Audio, MC'97 Modem, интегрированные IO/APIC, Hardware monitoring, Advanced mobile power management, Clock stop, совместимость PC98/99 и т. д.
Чипсет VIA Apollo KX133 состоит из двух микросхем: VT8371 — North Bridge, VT82C686A - South Bridge.
VIA Apollo KT133 — является разработкой фирмы VIA Technologies. Он ориентирован на системы с использованием процессоров AMD Athlon с разъемами типа Socket A (Socket-462), к которым относятся процессоры AMD Duron и AMD Thunderbird. Рассчитан на работу с шиной FSB типа EV6. Стандартная тактовая частота шины FSB EV6 составляет 100 МГц, что обеспечивает передачу данных с частотой 200 МГц. Поддерживает асинхронную 64-разрядную шину памяти с частотами работы 66/100/133 , память РС133, PC 100 SDRAM, VCM SDRAM - до 1,5 Гбайт, UltraDMA/ЗЗ и UltraDMA/66, PCI 2.2, до 5 PCI-устройств, 4 порта USB, AGP 1X/2X/4X, АС'97 Audio, MC'97 Modem, интегрированные IO/APIC, Hardware monitoring, Advanced mobile power management, Clock stop, совместимость PC98/99 и т. д.
Чипсет VIA Apollo KT133 состоит из двух микросхем: VT8363 — North Bridge, VT82C686A - South Bridge.
На основе этого чипсета фирма выпустила улучшенный вариант, который назвала VIA Apollo KT133A (North Bridge — VT8363A). В отличие от своего предшественника, новый вариант поддерживает не только частоту 200 МГц (100 МГц DDR), но и 266 МГц (133 МГц DDR). Для упрощения разработки изделий, основанных на чипсете VIA Apollo KT133A, фирма VIA создала референс-дизайн материнской платы, который взяли за основу все фирмы — разработчики данных изделий.
VIA Apollo Pro266 — ориентирован на системы с процессорами Celeron, Pentium II/III, VIA Cyrix III с разъемом Socket 370 и частотами FSB 66/100/133 МГц. Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (РС1600/2100) SDRAM или РС66/100/133 SDRAM - до 4 Гбайт.
North Bridge — VT8633, South Bridge - VT 8233.
VIA Apollo KT266 — ориентирован на системы с процессорами AMD Athlon и AMD Duron с разъемом Socket А и частотами FSB 100/133 МГц. Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (PC1600/2IOO) SDRAM или РС66/100/133 SDRAM - до 4 Гбайт.
North Bridge — VT8366, South Bridge - VT 8233.
На основе этого чипсета создан более совершенный VIA Apollo KT266A с North Bridge VT8366A, в составе которого использован более производительный контроллер памяти.
VIA P4X266 — ориентирован на системы с процессорами Pentium 4 с разъемами Socket 423 и Socket 478 частотами FSB 100 МГц (400 МГц Data Bus and 200 МГц Address Bus). Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (РС1600/2100) SDRAM или РС100/133 SDRAM - до 4 Гбайт.
North Bridge - Р4Х266, South Bridge - VT 8233.
Создан улучшенный вариант — VIA P4X266A. В этот чипсет добавлена поддержка процессоров Pentium 4 с FSB 133 МГц (533 МГц Data Bus).
Необходимо отметить, что на основе чипсетов, ориентированных на процессоры Intel Celeron и Pentium II/III, выпущены новые варианты, допускающие использование процессоров с ядром Tualatin (0,13 мкм). К традиционном наименованиям таких чипсетов добавлена буква Т, например, VIA Apollo Prol33T, VIA Apollo Pro266T и т. д.
Чипсеты фирмы VIA позволяют создавать системы с широкими функциональными возможностями. По производительности системы, основанные на использовании наборов VIA Apollo ProPlus, VIA Apollo Pro 133, VIA Apollo Prol33A, как правило, уступают аналогичным системам, созданным на базе чипсетов !440ВХ и J440ZX. Для систем на основе VIA Apollo ProPlus и VIA Apollo Prol33 это отставание составляет 10—20%, а для VIA Apollo РгоША оно меньше 5—10%.
Системы с чипсетами 1815Е и 1815 по производительности не уступают аналогичным комплексам, построенным на основе 1440ВХ. Однако для чипсетов 1815Е и 1815, в отличие от их предшественников, частота 133 МГц для шины FSB является одним из стандартных режимов работы. Поэтому эти чипсеты обеспечивают частотный коэффициент (делитель) для шины AGP не только 2/3 (FSB), но и 1/2, что облегчает выбор оптимальных режимов разгона для видеоадаптера.
